Graphviz 是什么

Graphviz 是一个开源的、用文本描述来绘制关系图、网络图的工具包。不需要用鼠标拖拽画图，而是用简单的文本语言（主要是 DOT 语言）描述图中的点和线（节点和边），然后 Graphviz 自动计算布局并生成图片。

Graphviz 的核心思想是声明式绘图。只需要说清楚“有什么节点”和“哪些节点之间有连接”，以及一些基本的样式要求（颜色、形状、标签），剩下的布局（节点摆在哪、线怎么走）交给 Graphviz 的布局引擎（如 dot, neato, fdp 等）自动完成。

为什么选择 Graphviz

相比于 draw.io 等交互式图形化绘图软件，Graphviz 绘图的主要优势在于：

  • 可以使用代码生成图，而不需要自己控制图形的位置，数据来源可以是数据库、API 或者其他程序（比如根据 TSP 求解代码自动生成最短路径的可视化，不需要手动绘制图形）
  • 图表需要频繁修改且需要版本控制（Git）支持
  • 处理非常庞大或结构高度重复的图，如果图中有成百上千个节点和连接则适合用 Graphviz 绘图
  • 对图表风格一致性的要求比较高，需要生成大量风格（颜色、形状、字体、连线样式）完全一致的图表
  • 支持 pdf、svg、png 等格式

如果主要画需要精细控制布局的图，或者图表是临时性（一次性）的，或者说图表复杂度不高，且更新频率很低，则采用 draw.io 等交互式图形化绘图软件会更好。

入门 Graphviz

安装 Graphviz

Windows 中如果安装了 Scoop，直接在命令行中输入：

1scoop install main/graphviz

如果安装成功，在命令行中输入下面的命令会显示 Graphviz 的版本信息：

1dot -V

把下面的代码保存到一个 .dot 文件中：

## "It encodes the so-called philosophers dilemma.  Neato pretty much approximates the way how humans would layout the graph." Contributed by Manfred Jeusfield.
## Command to generate the layout: "neato -Tpng thisfile > thisfile.png"


digraph PhiloDilemma {
fontname="Helvetica,Arial,sans-serif"
node [fontname="Helvetica,Arial,sans-serif"]
edge [fontname="Helvetica,Arial,sans-serif"]
layout=neato
node [shape=box];  bec3; rel3; bec2; rel2; acq2; acq3; bec1; rel1; acq1;
node [shape=circle,fixedsize=true,width=0.9];  hu3; th3; ri3; ea3; hu2; th2; ri2; ea2; hu1; th1; ri1; ea1;
ri3->acq2;
ri3->acq3;
hu3->acq3;
bec3->hu3;
th3->bec3;
rel3->th3;
rel3->ri3;
ea3->rel3;
acq3->ea3;
ri2->acq1;
ri2->acq2;
hu2->acq2;
bec2->hu2;
th2->bec2;
rel2->th2;
rel2->ri2;
ea2->rel2;
acq2->ea2;
ri1->acq3;
ri1->acq1;
hu1->acq1;
bec1->hu1;
th1->bec1;
rel1->th1;
rel1->ri1;
ea1->rel1;
acq1->ea1;

overlap=false
label="PetriNet Model PhiloDilemma\nExtracted from ConceptBase and layed out by Graphviz "
fontsize=12;
}

比如保存为 example.dot 文件，然后在命令行中输入：

1neato -Tpng example.dot > example.png

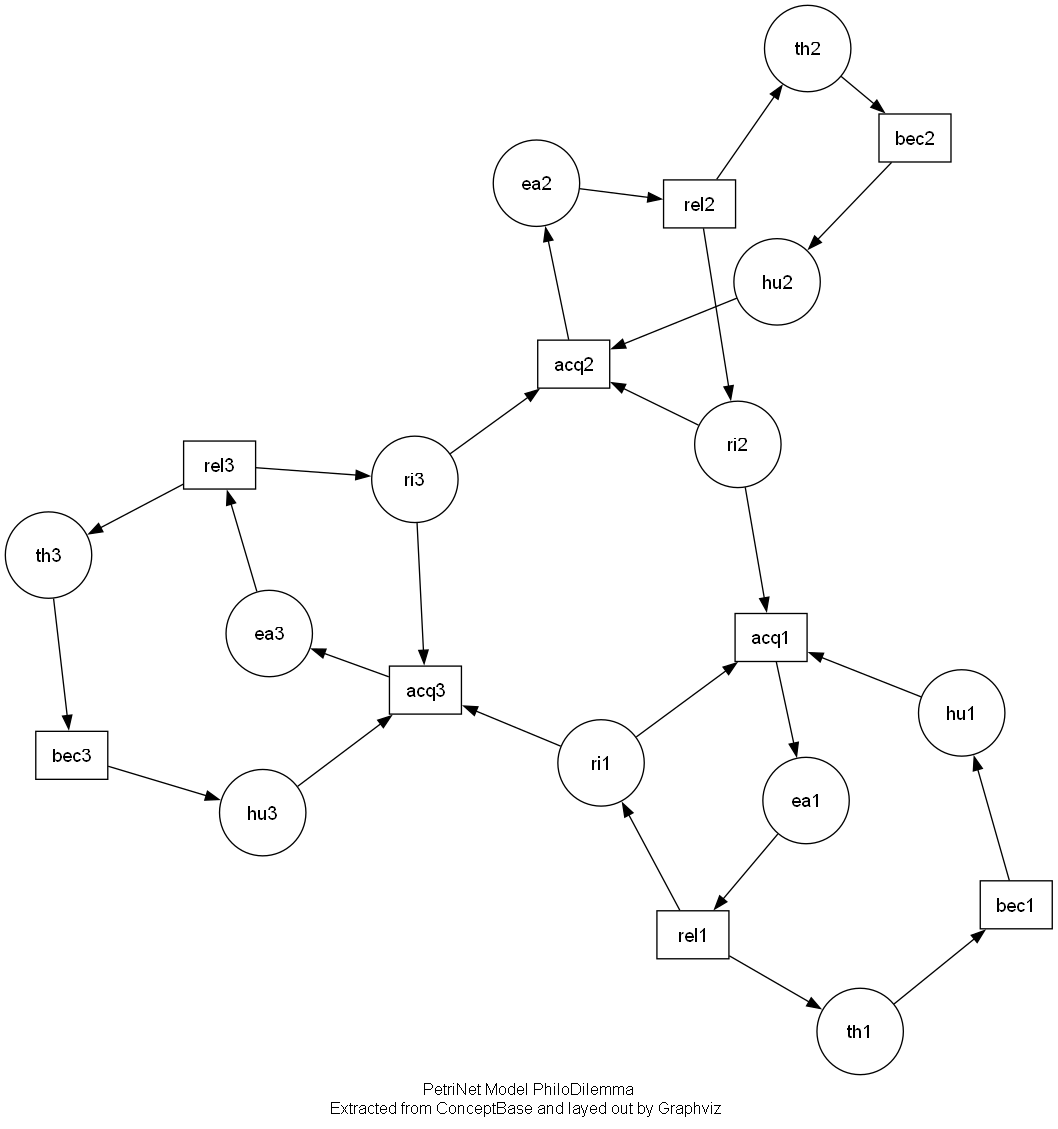

渲染完之后会在文件夹下看到一个 example.png 文件，打开就可以看到效果，大致像下面这样：

当然可以把 -Tpng 改成 -Tpdf ，把 example.png 改成 example.pdf 来输出 PDF 格式的图片。
